Configurazioni

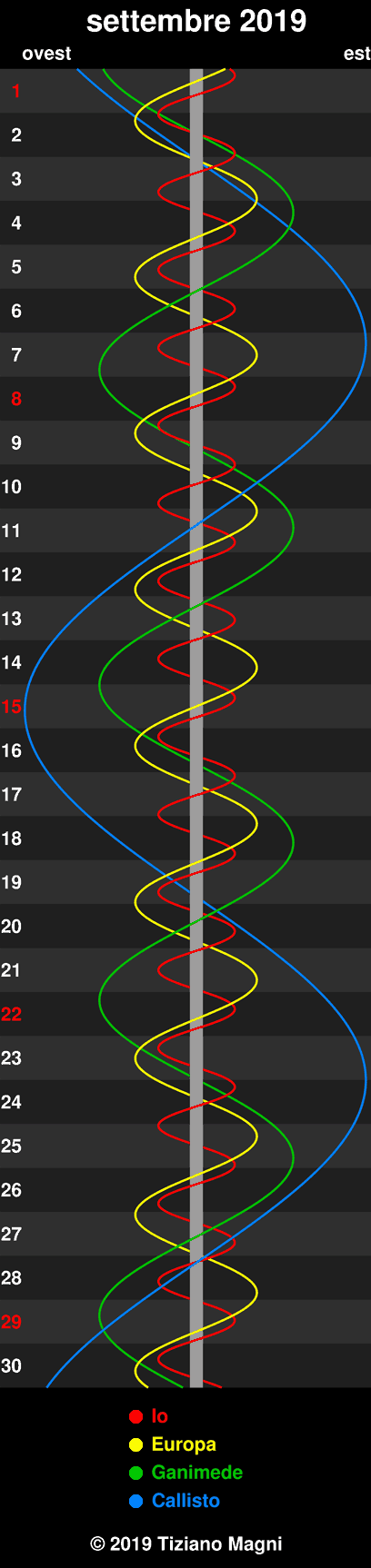

Il diagramma riporta le posizioni relative a Giove
dei quattro satelliti galileiani visti dalla Terra. Questo tipo di
rappresentazione consente di avere un'idea sufficientemente precisa
delle posizioni dei satelliti nel corso di un mese: poiché il tempo
"scorre" dall'alto verso il basso, il pianeta è rappresentato da due
righe verticali al centro del grafico, attorno a cui paiono svolgersi delle
spirali ad elica che raffigurano il moto dei satelliti.
Ogni giornata, indicata da un numero a sinistra del diagramma, inizia
alle ore 0
Ora Estiva
(rappresentate dalla riga continua orizzontale sopra il numero) e
termina alle ore 24, ovvero le 0 del giorno successivo (la riga
orizzontale sotto il numero).
Quando la curva di un satellite attraversa le linee verticali del
pianeta, il satellite può essere in transito davanti al pianeta
stesso oppure, se la curva è interrotta, in occultazione dietro
il disco di Giove.
La visione è quella di un telescopio astronomico, con l'ovest a
sinistra e l'est a destra.
Fenomeni geocentrici
La tabella che segue contiene, in forma abbreviata, tutti i fenomeni osservabili dall'Italia,
vale a dire quelli che per il nostro Paese si verificano nelle ore notturne e con il pianeta
al di sopra dell'orizzonte.
Le lettere e i numeri hanno il seguente significato: 1=Io; 2=Europa; 3=Ganimede; 4=Callisto;
O=Ombra di...; i=inizio; f=fine; e=eclisse (nel cono d'ombra di Giove); o=occultazione (dietro
il disco di Giove); t=transito (sul disco di Giove).
I tempi sono espressi in Ora Estiva.
Ad esempio 27 19:56 ft O3 si legge: il giorno 27 alle 19h e 56m O.E.
finisce il transito sul disco di Giove dell'ombra di Ganimede.
Data Ora Fenomeno
4 21:18 ft 2
4 21:26 it O2
5 23:12 io 1
6 20:32 it 1
6 21:50 it O1
6 22:43 ft 1
7 21:11 fe 1
9 22:02 fe 3
11 21:26 it 2
13 21:35 fe 2
13 22:27 it 1
14 23:07 fe 1
15 20:25 ft O1
16 20:48 fo 3
20 21:38 fo 2
20 21:39 ie 2
21 21:33 io 1
22 20:08 it O1
22 21:04 ft 1
22 22:20 ft O1
23 22:23 io 3
27 19:56 ft O3
27 21:48 io 2
29 20:50 it 1
29 21:11 ft O2
29 22:03 it O1
30 21:27 fe 1
|
|
