Configurazioni

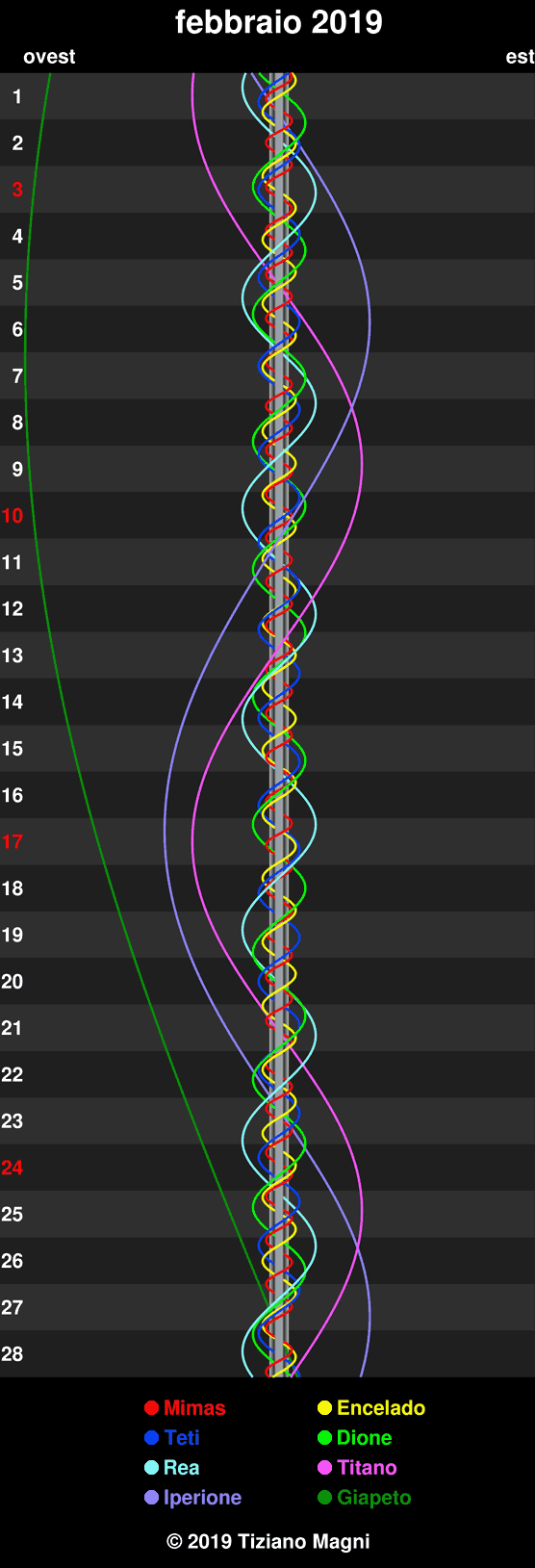

Il diagramma riporta le posizioni relative a Saturno
degli otto maggiori satelliti del pianeta visti dalla Terra. Questo
tipo di rappre-sentazione consente di avere un'idea sufficientemente precisa
delle posizioni dei satelliti nel corso di un mese: poiché il tempo
"scorre" dall'alto verso il basso, il pianeta è rappresentato da
quattro righe verticali al centro del grafico, le più esterne delle
quali delimitano l'estensione del sistema di anelli che lo circorda, e
attorno ad esso paiono svolgersi delle spirali ad elica che raffigurano
il moto dei satelliti.
Ogni giornata, indicata da un numero a sinistra del diagramma, inizia
alle ore 0
TMEC
(rappresentate dalla riga continua orizzontale sopra il numero) e
termina alle ore 24, ovvero le 0 del giorno successivo (la riga
orizzontale sotto il numero).
Quando la curva di un satellite attraversa le linee verticali del pianeta
il satellite si trova in congiunzione superiore con esso (ovvero è
più lontano del pianeta stesso) se la curva è interrotta,
è invece in congiunzione inferiore (ovvero è più
vicino) se la linea è continua.
La visione è quella di un telescopio astronomico, con l'ovest a
sinistra e l'est a destra.
|
